Ayuda Vistas y Perspectiva

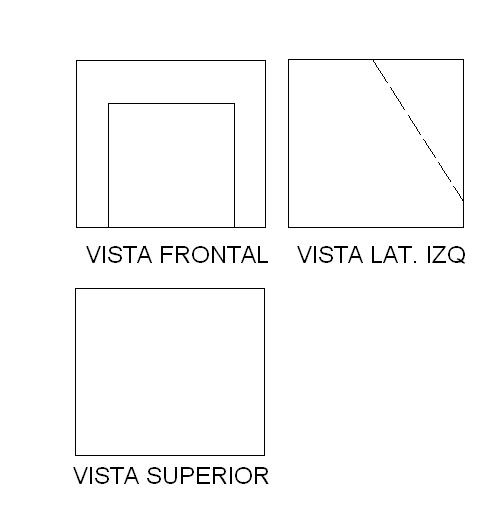

Hola, no me imagino la perspectivas de estas vistas dibujadas bajo ISO-E... Me dan como dato LA VISTA FRONTA y la VISTA LATERAL IZQUIERDA, y tengo que realizar la VISTA SUPERIOR y la PERSPECTIVA... Alguien me ayuda? GRACIAS!!
- Adjuntos
-
- VISTAS.JPG (16.34 KiB) Visto 9143 veces
-
bartolome
- Administrador
- Mensajes: 120
- Registrado: Mar Nov 15, 2005 7:24 pm
- Ubicación: Cieza
- Contactar:
Re: Ayuda Vistas y Perspectiva
Hola
Creo que la vista frontal, en realidad es la planta de la pieza, ya que tal y como está planteada, yo al menos no le veo una solución.

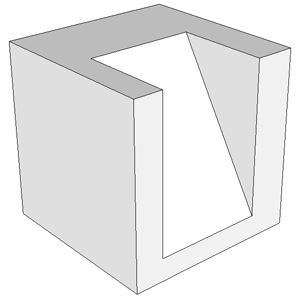

Te adjunto lo que sería la pieza, si ese alzado, se situase como planta, que creo sería la posición correcta de esa vista.
Un cordial saludo de Bartolomé López.
Creo que la vista frontal, en realidad es la planta de la pieza, ya que tal y como está planteada, yo al menos no le veo una solución.
Te adjunto lo que sería la pieza, si ese alzado, se situase como planta, que creo sería la posición correcta de esa vista.
Un cordial saludo de Bartolomé López.
- Adjuntos
-
- solido01.png (16.78 KiB) Visto 9137 veces
-
electronica
- Observador/a
- Mensajes: 2
- Registrado: Vie Ago 26, 2011 12:29 am
Re: Ayuda Vistas y Perspectiva
Muchas gracias! Me parece una solucion correcta... Abrazo!!
