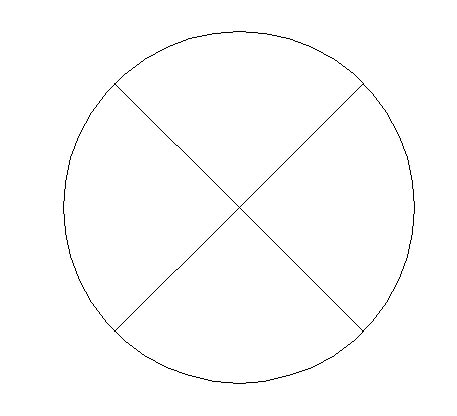

LAS 6 vistas son iguales. Alzado planta y perfil y todas.
Por cierto la solucion no es esta por que tiene lugares con grosor cero.
OTRA PIEZA
Moderador: vicente
OTRA PIEZA
- Adjuntos
-
- bola12fm.jpg (27.32 KiB) Visto 6687 veces
-
- bola25gi.jpg (9.42 KiB) Visto 6687 veces
-
vicente
- Moderador
- Mensajes: 1136
- Registrado: Sab Nov 19, 2005 11:10 pm
- Ubicación: Algeciras
- Contactar:

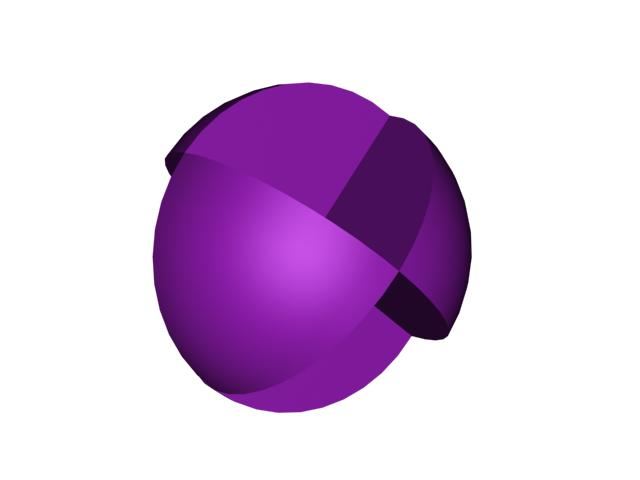

Es la intersección booleana de tres cilindros de igual diámetro que altura cuyos ejes forman un triedro trirrectángulo. Lo muestro antes y después de la intersección. La pieza resultante es la de la derecha.
- Adjuntos
-
- Piezaredonda.gif (13.46 KiB) Visto 6687 veces
Última edición por vicente el Dom Dic 18, 2005 7:02 pm, editado 1 vez en total.
