Acotado

[Sadae]

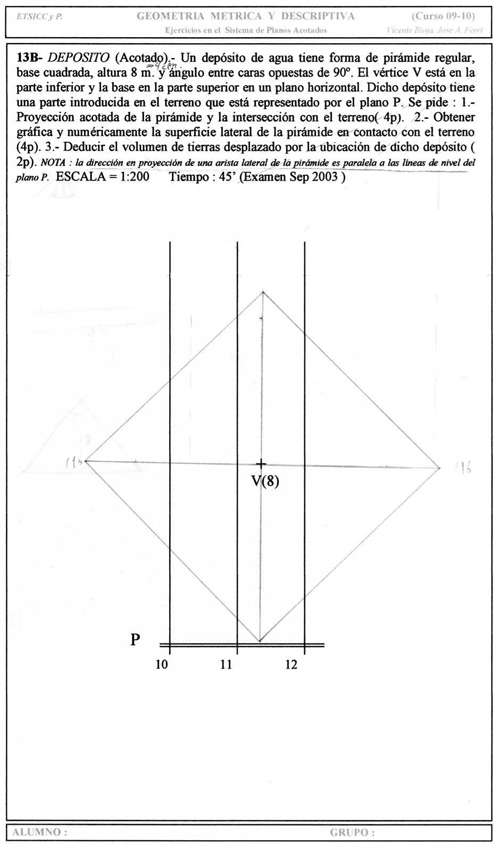

A ver si me podéis ayudar con el siguiente ejercicio, me dan el plano, y creo que he dibujado bien la base de la pirámide, pero no sé seguir, ¿alguien me podría ayudar?

[vicente]

Este ejercicio es muy simple realizando un alzado del terreno en la dirección de sus propias horizontales, pues en esa dirección verás el plano de canto y el corte con la pirámide en posición vertical, facilitando además la cota exacta de cada arista.
Te recomiendo que el trazado lo ejecutes desde el nivel 8 que es el más bajo que interviene.

[vicente]

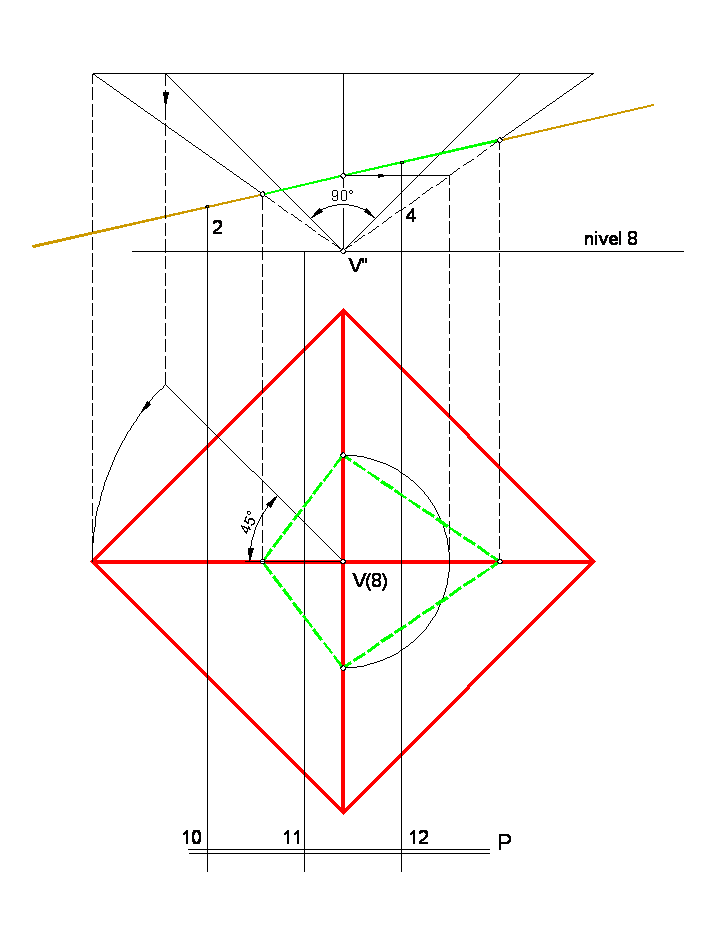

Esto es lo que te decía:
Las cotas de cada punto las puedes ver en el alzado, tanto del terreno como de la pirámide. También puedes colocar líneas de nivel de cota entera en la pirámide (que yo no he representado).
Si no tuvieras sitio suficiente en el formato para elevar el alzado, puedes considerar el nivel 8 sobre la propia diagonal que vemos horizontal. De esta forma se solaparían, pero como este es un trazado auxiliar que debes ejecutar con línea fina, no habría problema.
