Duda con la planta de una pieza

[zabala]

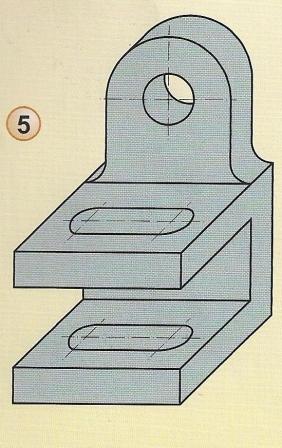

Hola, tengo una duda con la planta de esta figura(es si existen o no las aristas de contorno que definen a la circunferencia). A ver si alguien puede subir esa vista. Gracias

Pieza 1.jpg (33.84 KiB) Visto 9154 veces

[vicente]

La planta sería así:

[zabala]

Muchas gracias

[vicente]

Hola Ro,
Aunque visualmente la línea que tú marcas sería la real, según las Normas, la terminación de una línea de intersección cuando existe tangencia se debe rematar con una pequeña línea fina curvada, tal como he representado en sus extremos
