Hola!
Bueno encontrareis el problema facil pero realmente yo no paso de dibujar 3 lineas! Llevo todo el dia con el folio delante, y no he conseguido mas que ponerme mas nerviosa cada vez, porque no me sale!
Si podeis ayudarme muchisimas gracias!
Os dejo la lámina, he conseguido realizar la primera fase del conducto pero la segunda no, no se ve casi nada de mi dibujo asi que como si no estuviera.
http://img517.imageshack.us/img517/6108 ... 176cy1.jpg
Muchas gracias!
problema 1º bachillerato!
Moderador: vicente
problema 1º bachillerato!
Si has construido un castillo en el aire, no has perdido el tiempo, es allí donde debería estar. Ahora debes construir los cimientos debajo de él.
-
vicente
- Moderador
- Mensajes: 1136
- Registrado: Sab Nov 19, 2005 11:10 pm
- Ubicación: Algeciras
- Contactar:

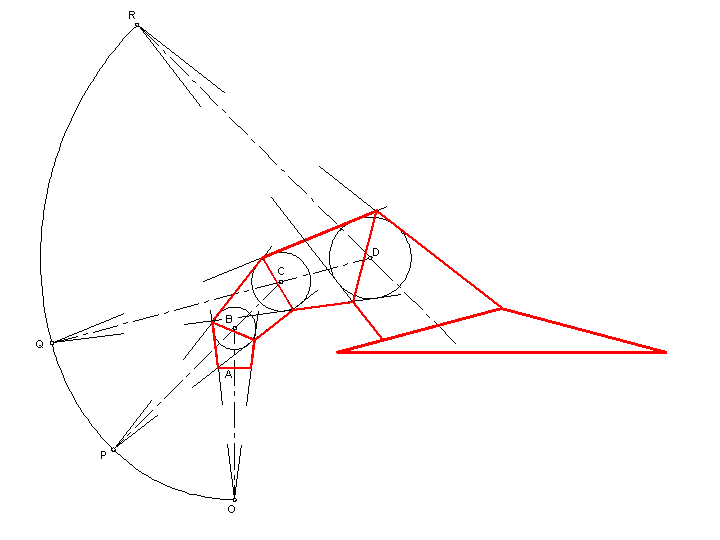

Se trata de un codo cónico con virolas de revolución.
Su trazado es el siguiente:
1º) Dibuja la circunferencia de centro B, tangente a las prolongaciones del ángulo de centro O. (Esta circunferencia representa una esfera inscrita a la superficie cónica)
2º) Con centro en B y radio BO se traza un arco que cortará a la prolongación de BC en P.
3º) Traza las tangentes desde P a la circunferencia anterior y las prolongas.
4º) Con centro en C trazas la circunferencia tangente a las rectas anteriores.
5º) Con centro en C y radio CP se traza un arco que cortará a la prolongación de CD en Q.
6º) Desde Q traza las tangentes a la circunferencia anterior y las prolongas.
...y así sucesivamente
Por cierto, la posición exacta de la campana de extracción está sin definir, yo la he colocado de forma aproximada al croquis.
Su trazado es el siguiente:
1º) Dibuja la circunferencia de centro B, tangente a las prolongaciones del ángulo de centro O. (Esta circunferencia representa una esfera inscrita a la superficie cónica)
2º) Con centro en B y radio BO se traza un arco que cortará a la prolongación de BC en P.
3º) Traza las tangentes desde P a la circunferencia anterior y las prolongas.
4º) Con centro en C trazas la circunferencia tangente a las rectas anteriores.
5º) Con centro en C y radio CP se traza un arco que cortará a la prolongación de CD en Q.
6º) Desde Q traza las tangentes a la circunferencia anterior y las prolongas.
...y así sucesivamente
Por cierto, la posición exacta de la campana de extracción está sin definir, yo la he colocado de forma aproximada al croquis.
- Adjuntos
-
- Conducto4Virolas.gif (5.34 KiB) Visto 5965 veces
Vicente, muchísima gracias!
Lo acabo de hacer, eta perfectamente explicado.
Me has sido de mucha ayuda, por no decir de toda!
Y sobre la campana tienes razon, yo tambien la he colocado aproximadamente.
Muchisimas gracias
Lo acabo de hacer, eta perfectamente explicado.
Me has sido de mucha ayuda, por no decir de toda!
Y sobre la campana tienes razon, yo tambien la he colocado aproximadamente.
Muchisimas gracias
