Vistas diédricas - Perspectiva caballera
Hola a todos

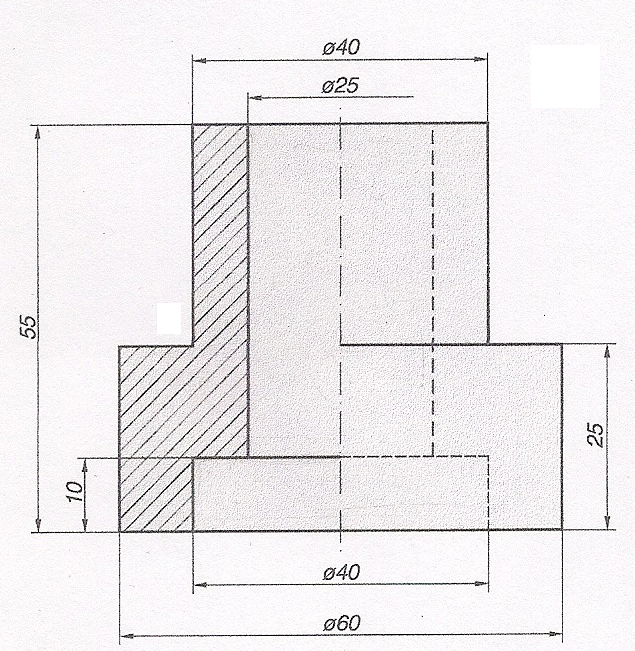

Me podéis ayudar con esta pieza?
Hay que representarla en perspectiva caballera pero no sé ni por donde empezar
Además: μ=0.7
Me podéis ayudar con esta pieza?
Hay que representarla en perspectiva caballera pero no sé ni por donde empezar
Además: μ=0.7
- Adjuntos
-
- ykXEJre.png (599.91 KiB) Visto 40320 veces
-
bartolome
- Administrador
- Mensajes: 120
- Registrado: Mar Nov 15, 2005 7:24 pm
- Ubicación: Cieza
- Contactar:
Re: Vistas diédricas - Perspectiva caballera

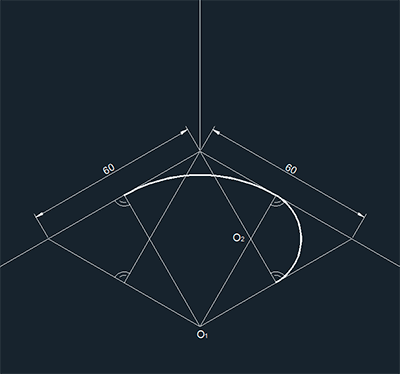

Una vez dibujados los ejes del sistema, empieza dibujando los cuadrados (que en perspectiva serán rombos), circunscritos a las circunferencias de la pieza, por ejemplo comienza con la de diámetro 60. Y luego continua con los demás, a su altura correspondiente.
Posteriormente, borra las partes de los óvalos que quedan ocultos por la pieza.
En la imagen puedes ver el proceso.
Un cordial saludo de Bartolomé López.
Posteriormente, borra las partes de los óvalos que quedan ocultos por la pieza.
En la imagen puedes ver el proceso.
Un cordial saludo de Bartolomé López.
- Adjuntos
-
- Sin-título-2.png (13.6 KiB) Visto 40320 veces
