Hola
para que la referencia a objetos funcione debes ener activara la referencia a objetos y el rastreo
si hay una de las dos que no este activada no funcionara

Espero ser de ayuda
Un saludo

ahhh!!!!
Se me olvidaba, tambien hay que hacer lo mismo por dentro, es decir, tambien debes hacer dos circunferenciascuyo radio sea 15 mm menos del de las circunferencias originales, y los puntos donde se corten tambien seran de solución.
Un saludo.

Hola
La solucion es muy sencilla

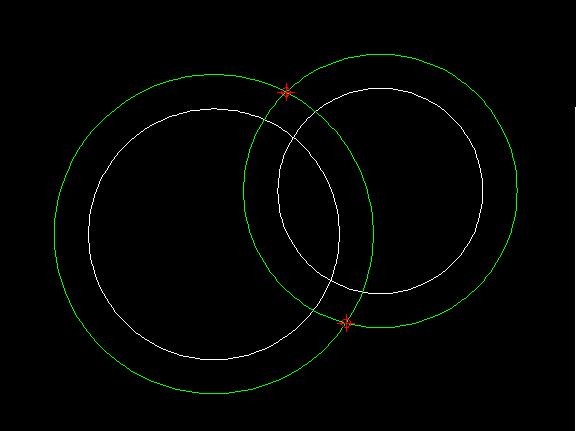

Lo unico que tienes que hacer es dos circunferencias que tengan el mismo centro que las que ya tienes, siendo el radio de las nuevas circunferencias 15 mm mas del que tiene.
La solucion serian los puntos señalados en rojo

Hola!!! Espero que esta vez la sulocion sea la buena. Te dan el poligono y la distancia final del segmento a-b Una vez que tengas el poligono en su posicion final dibuja un haz de rectas que pase por todos los vertices del poligono 2.JPG Lleva la distancia del segmento a´-b´ sobre la linea auxiliar ...

Hola Si lo que quieres es trazar el arco que señalas en la figura solo tienes que desplazar el centro del arco de la cara frontal la distancia del espesor de la pieza, que son 10 mm, aunque he observado en la pieza tiene espesores distintos en los taladros que en total, lo que significa que tendra a...

Hola Puedes hacerlos trasladando los angulos, aunque la exactitud no sera muy buena, ya que si lo haces con el compás se puede mover... Tambien puedes hacerlo mediante un sistema de coordenadas que puedes hacerte tu mism tomando como referencia un vertice del poligono, aunque si tienes que hacerlo m...

Hola!!!

hmmmmm ro... creo que has tenido un fallo, porque las circunferencias no pasan por los puntos dados...

Buenas
En esta pagina te puedes bajar el manual de autocad 2008. En el capitulo 12 estan los comandos y demas cosas que te pueden ser utiles en lo que buscas, aunque yo para trabajar con solidos prefiero solidworks 2008.

http://www.galiciacad.com/info/info.php3?idbcad=1094

Espero que te sirva

Hola

Seria alguien tan amable de mandarme algun enlace donde haya ejemplos de acotacion, apuntes, piezas o vistas acotadas...


GRACIAS

Gracias
Es suficiente con saber eso, que solo con representar una vista, si la pieza queda definida es suficiente.

Un saludo y hasta la proxima duda jaja

hola a todos tengo una duda ke kisiera ke me resolvierais. se trata de un ejercicio sobre cortes. en realidad el ejercicio se puede arreglar con un corte a 90º pero el ``profe´´ dice ke hay ke acer dos cortes uno en el alzado y otro en el perfil. kisiera ke me dijerais si eso esta dentro de alguna n...
