Duda interpretación vista

Notapor Rubenasis » Lun Oct 26, 2015 8:46 pm

Hola, buenas noches, tengo una duda de como interpretar una parte de las vistas que me facilitan

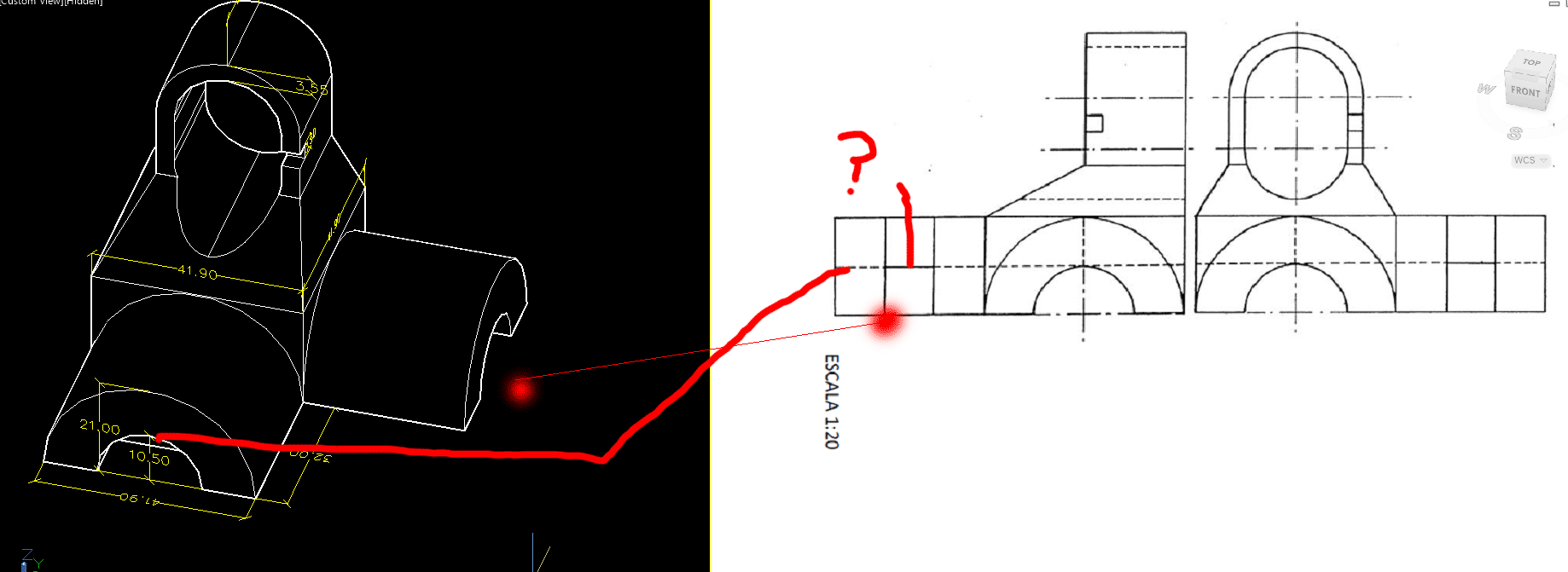

Tengo que dibujar una vista en caballera, preparando primero al pieza en 3d con autocad para entenderla, el problema es que no consigo representar correctamente la parte señalada con una flecha roja en el archivo adjunto.

un saludo y muchas gracias
Adjuntos
imagen adjunta
Rubenasis
Observador/a
Observador/a

Mensajes: 4
Registrado: Lun Oct 26, 2015 8:26 pm

Re: Duda interpretación vista

Notapor vicente » Mar Oct 27, 2015 4:28 pm

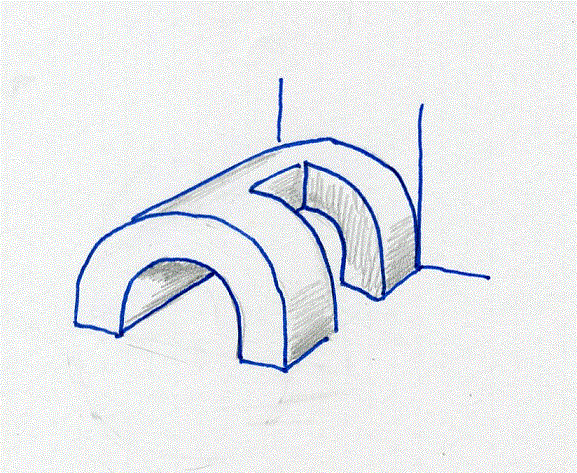

Los cilindros inferiores tienen una ranura centrada, tal como te indico aquí:
Adjuntos
vicente
Moderador
Moderador

Mensajes: 1167
Registrado: Sab Nov 19, 2005 11:10 pm
Ubicación: Algeciras

Re: Duda interpretación vista

Notapor Rubenasis » Sab Oct 31, 2015 9:11 pm

Hola, que tal.

Muchísimas gracias, ahora que me lo indicaste entiendo la vista

un saludo

Rubén
