Codos 1

Notapor Maria0000 » Mié Feb 04, 2015 3:01 pm

Buenas tardes,

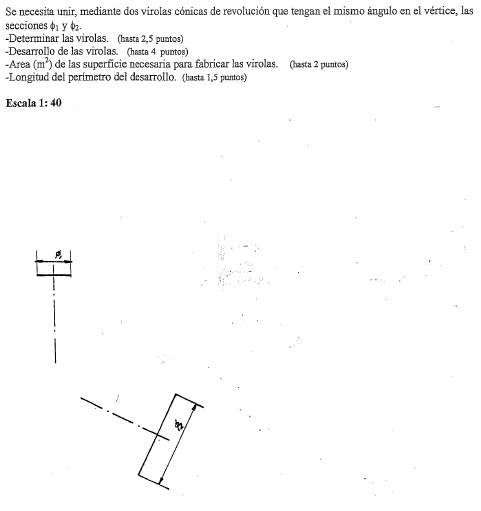

Propongo este ejercicio que fue un examen hace unos años, lo tengo resuelto pero la verdad es que no me aclaro a la hora de resolver el ejercicio.

Necesitaría ayuda.

Muchas gracias!
Adjuntos
Codos 1.png
Codos 1.png (19.26 KiB) Visto 675 veces
Maria0000
Novato/a
Novato/a

Mensajes: 20
Registrado: Dom Dic 14, 2014 5:08 pm

Re: Codos 1

Notapor vicente » Jue Feb 05, 2015 5:30 pm

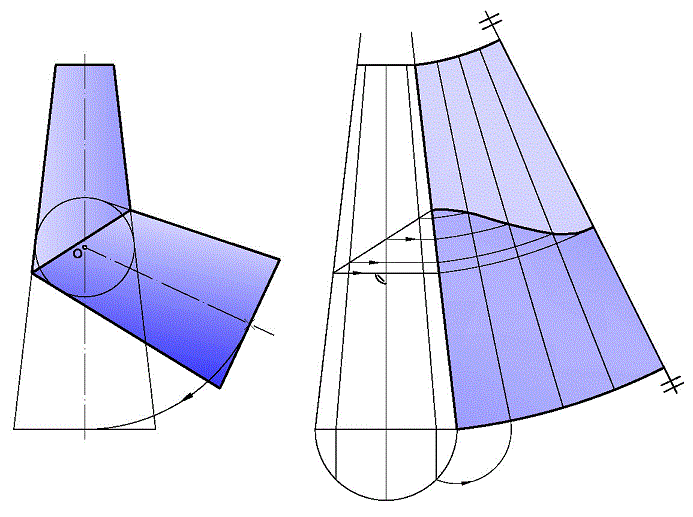

Te lo resuelvo tal como se ejecuta realmente en Calderería (como puedes ver en mi libro). Con este método se comete un pequeño error admisible al tomar la cuerda por el arco en la base del cono. Si se quiere tener más precisión tendrías que rectificar ese arco, pero ya digo que eso no es práctico.
Te he representado una mitad simétrica del desarrollo, que es lo que se suele hacer siempre. Lógicamente la superficie y el perímetro que te piden será el doble que lo representado aquí. (Para el perímetro no vayas a contar la generatriz que está en el eje de simetría del desarrollo porque esa queda dentro).
Si queda alguna duda, aquí me tienes.
