prisma cuadrangular regular

Mensaje por monchique »

Tengo la duda de como hacer este ejercicio:
Dibujar las proyecciones diedricas de un prisma cuadrangular regular de 70mm de altura. Uno de los vértices de la base esta en el plano vertical y una de las aristas básicas en el plano horizontal y mide 30mm. El plano de la base contiene a la recta "r" y forma 60 con el plano horizontal. Las cotas de los puntos de la recta traza vertical del plano crecen hacia la derecha. El prisma esta en el 1 cuadrante. Nos dan r",r'
vicente
Moderador
Moderador
Mensajes: 1136
Registrado: Sab Nov 19, 2005 11:10 pm
Ubicación: Algeciras
Contactar:

Re: prisma cuadrangular regular

Mensaje por vicente »

Debes precisar los datos exactos de la recta r porque de su posición podría cambiar el método idóneo de resolución.
Por otro lado, me sospecho que ese vértice de la base que dice el enunciado que está en el PVP, ¿no será de la base superior?
monchique
Observador/a
Observador/a
Mensajes: 4
Registrado: Lun Dic 08, 2014 7:13 pm

Re: prisma cuadrangular regular

Mensaje por monchique »

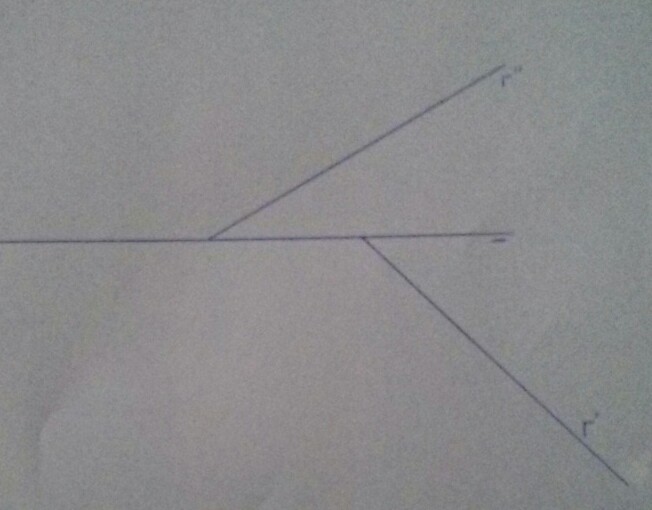

He revisado el enunciado y es el citado anteriormente. Adjunto imagen del ejercicio
Adjuntos
vicente
Moderador
Moderador
Mensajes: 1136
Registrado: Sab Nov 19, 2005 11:10 pm
Ubicación: Algeciras
Contactar:

Re: prisma cuadrangular regular

Mensaje por vicente »

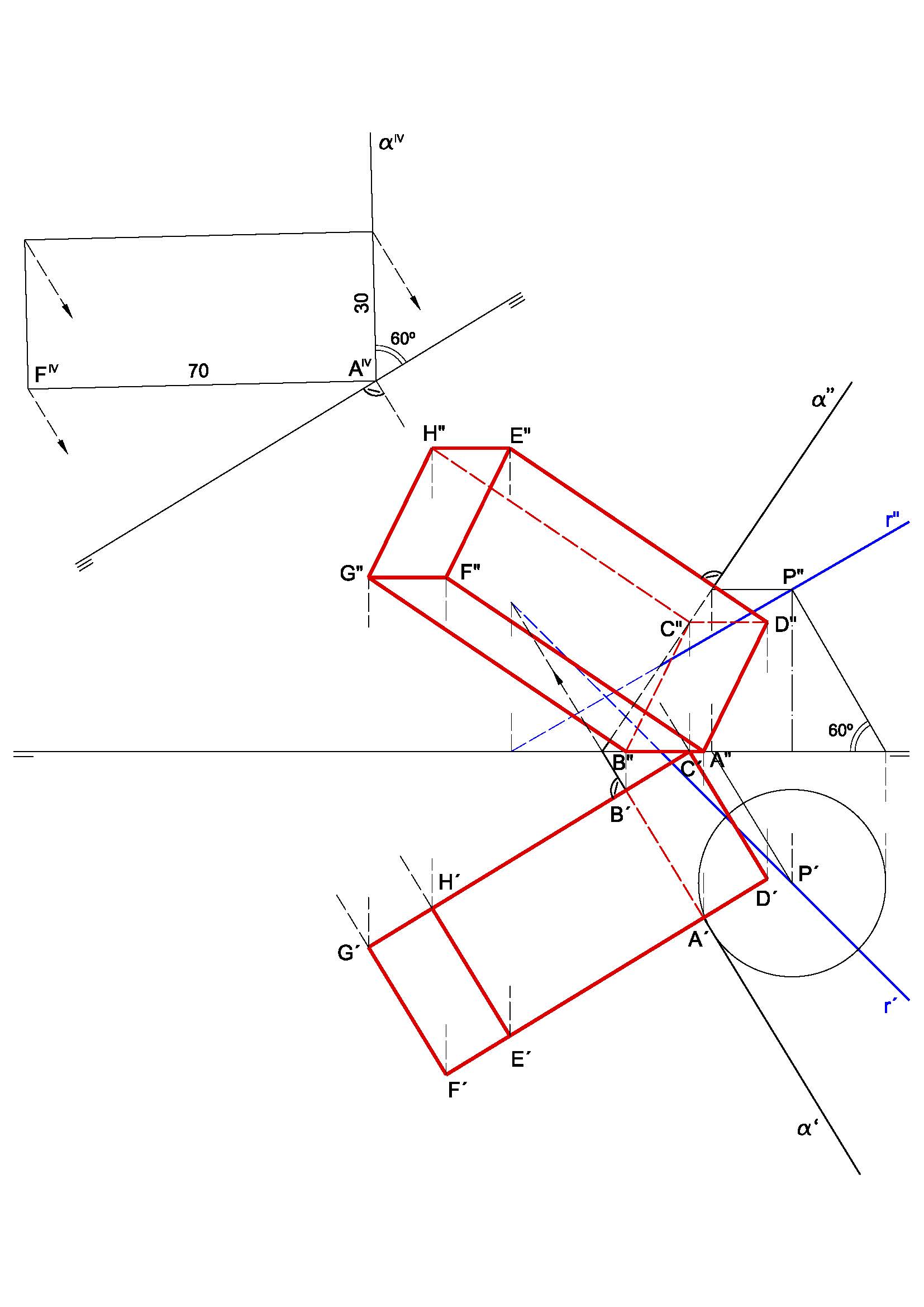

Con vértice en un punto arbitrario P de r, traza un cono de ángulo 60º en la base. Tangente a este cono estará la traza horizontal del plano alfa de la base.
Con ayuda de una proyección auxiliar vertical (cambio de plano vertical) se ha determinado la posición del prisma sobre el plano. Deshaciendo el cambio se obtienen las proyecciones.
Si tuvieras algún problema para entender el procedimiento, no dudes en volver a preguntar.
Adjuntos
monchique
Observador/a
Observador/a
Mensajes: 4
Registrado: Lun Dic 08, 2014 7:13 pm

Re: prisma cuadrangular regular

Mensaje por monchique »

Vale, muchas gracias :D
