Posiciones del punto, recta y plano. Recta horizontal

Cuestiones sobre Dibujo Técnico en esta Carrera

Moderador: vicente

Posiciones del punto, recta y plano. Recta horizontal

Notapor aburito » Sab Nov 27, 2010 7:34 pm

Dibujar las trazas de un plano P1, perpendicular al Primer Bisector, y que contiene a la recta horizontal U, la cual forma 30º con el Plano Vertical de Proyeccion y tiene su traza en el punto V (155,0,20). La recta U corta al margen izquierdo del papel en el primer cuadrante.
Calcular la intersección (t´-t) de los planos P y P1.

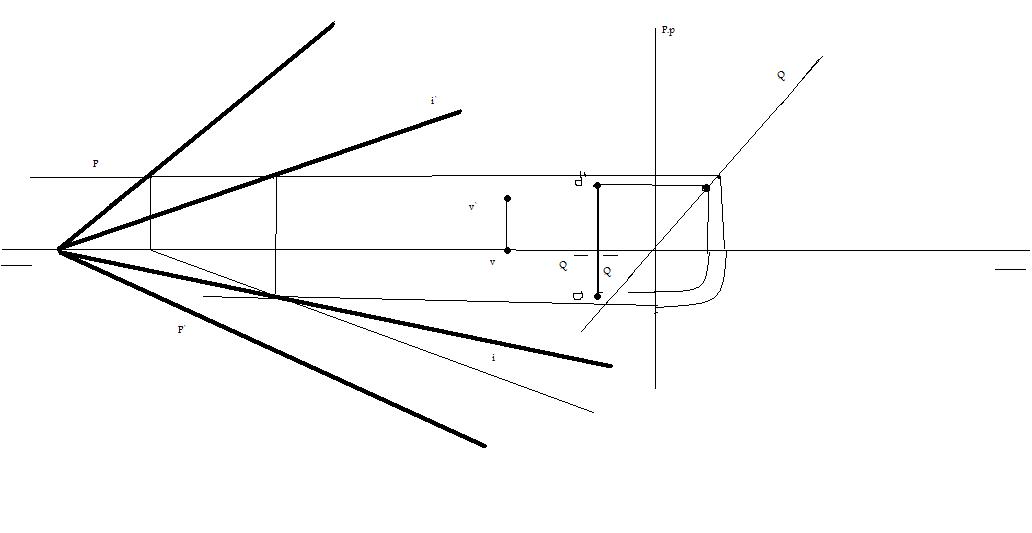

Esta es la segunda parte de un problema, el cual lo tengo representado en el Dibujo. Disculpad lo mal hecho que está el dibujoo, y gracias de antemano.
Adjuntos
Dibujo Tecnico, 2ª parte..jpg
Dibujo Tecnico, 2ª parte..jpg (34.08 KiB) Visto 1104 veces
