pieza en caballera

Mensaje por llamas87 »

hola! antes de nada muchas gracias x la ayuda q dais siempre, q nos saca de mas de un apuro!

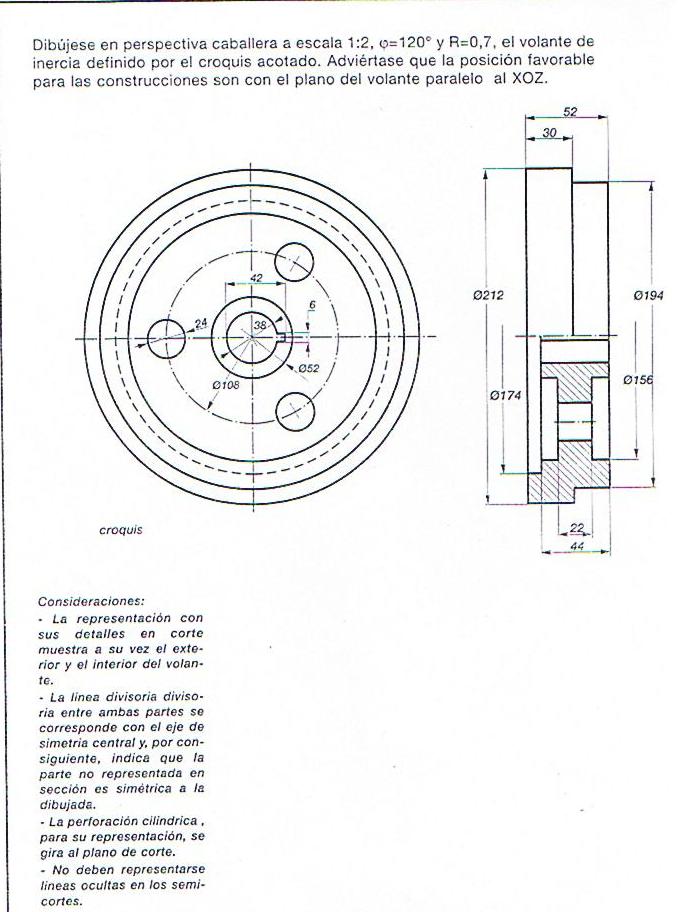

tengo q hacer este ejercicio y no entiendo lo de la posicion favorable.tengo los ejes de la caballera con el coeficiente de reducción pero no se como colocar la pieza.
muchas gracias de antemano!
Adjuntos
pieza en caballera
pieza en caballera
llamas87
ManuelV
Moderador
Moderador
Mensajes: 68
Registrado: Mar Abr 25, 2006 7:44 pm

Re: pieza en caballera

Mensaje por ManuelV »

Pero si la posición la dice claramente.
La posición favorable en caballera para dibujar taladros, perforaciones, volantes o cualquier otro elemento que tenga forma circular es colocando la pieza con el eje de esos cilindros paralelo al eje Y que es el único que tiene deformación. Es decir, tal y como te explican, el plano del volante, paralelo al plano ZOX que es el que representa en verdadera magnitud y forma.
Osea, que las circunferencias sean circunferencias y no elipses u otras figuras.

Te dibujo los ejes de la caballera y un cilindro de ejemplo colocado en posición "favorable".

Saludos
Adjuntos
cilindro caballera.gif
cilindro caballera.gif (2.23 KiB) Visto 2429 veces
Sr. Morquecho...va por usted
