Hallar el solido teniendo sus 3 vistas

Notapor iTzMeAbelXD » Mié Jul 06, 2011 3:52 am

Hola a todos, soy nuevo en el foro, recien de casualidad la encontre y vi que ayudan a resolver dudas de este grandioso curso pero a la vez dificil x.x
les cuento que me han dejado de tarea hallar un solido, dandome sus vistas respectivas, pero la verdad no logro hacerlo, haber si alguien se apiada de mi =(
ahi les dejo las vistas

http://www.subirimagen.org/host2/images/ERZQ.jpg
Imagen

Espero obtener su ayuda, gracias de antemano =)
iTzMeAbelXD
Observador/a
Observador/a

Mensajes: 3
Registrado: Mié Jul 06, 2011 3:44 am

Re: Hallar el solido teniendo sus 3 vistas

Notapor bartolome » Mié Jul 06, 2011 8:21 am

Hola.

La pieza no es muy complicada, el problema está en que las vistas se han representado según el sistema Americano.

En el siguiente enlace tienes explicado en que consiste, que consiste basicamente en el cambio del orden de las vistas.

http://www.dibujotecnico.com/saladeestudios/teoria/normalizacion/Renorcuerpos/obtenciondevistas.php

Espero que con esta aclaración consigas sacar la pieza por ti mismo, que sería lo importante.

Un cordial saludo de Bartolomé López.
Avatar de Usuario
bartolome
Administrador
Administrador

Mensajes: 131
Registrado: Mar Nov 15, 2005 7:24 pm
Ubicación: Cieza

Re: Hallar el solido teniendo sus 3 vistas

Notapor iTzMeAbelXD » Mié Jul 06, 2011 12:36 pm

muxas gracias amigo por tu ayuda, creeme que si lo estoy intentando, pero tengo problemas con las lineas imaginarias, no logro plasmar bien la figura, pero enserio gracias =)
iTzMeAbelXD
Observador/a
Observador/a

Mensajes: 3
Registrado: Mié Jul 06, 2011 3:44 am

Re: Hallar el solido teniendo sus 3 vistas

Notapor bartolome » Mié Jul 06, 2011 5:07 pm

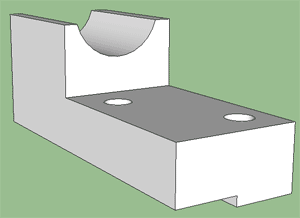

Este sería el sólido.



Un cordial saludo de Bartolomé López
Avatar de Usuario
bartolome
Administrador
Administrador

Mensajes: 131
Registrado: Mar Nov 15, 2005 7:24 pm
Ubicación: Cieza

Re: Hallar el solido teniendo sus 3 vistas

Notapor iTzMeAbelXD » Mié Jul 06, 2011 8:47 pm

pucha muchas gracias enserio, te estoy realmente agradecido, espero muy pronto poder aportar en esta maginifica pagina =)
iTzMeAbelXD
Observador/a
Observador/a

Mensajes: 3
Registrado: Mié Jul 06, 2011 3:44 am
