Problema para sacar el rayo de luz y hacer la sombra

Notapor LozbuL » Jue Abr 02, 2009 6:44 pm

hola tengo un problema

No se como sacar el rayo de luz para poder hacer la sombra en la perpectiva

Me dicen que el rayo de luz vertical forma 60 grados con la Lt

y el horizontal 45 grados

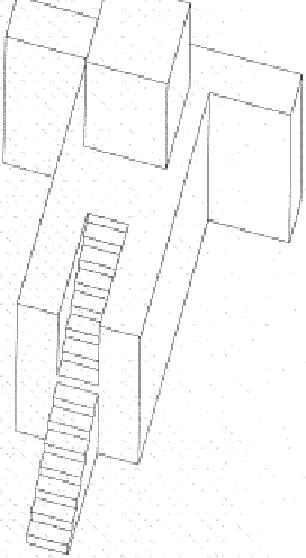

en la foto se ve
Adjuntos
foto
foto
LozbuL
Novato/a
Novato/a

Mensajes: 13
Registrado: Jue Feb 05, 2009 11:10 pm

Re: Problema para sacar el rayo de luz y hacer la sombra

Notapor boniskull » Vie Abr 03, 2009 10:38 am

Q tipo de perpectiva es axonometrica o militar?
boniskull
Asiduo/a
Asiduo/a

Mensajes: 65
Registrado: Vie Feb 22, 2008 8:32 pm
Ubicación: Melilla

Re: Problema para sacar el rayo de luz y hacer la sombra

Notapor LozbuL » Vie Abr 03, 2009 12:36 pm

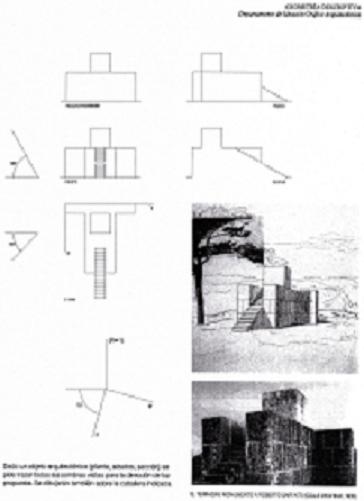

Pues en la 1 foto te vienen los ejes, XYZ

uno forma 75 grados y el otro se ve 90

ZY =90
YX=75

por lo que se ve en la hoja

me dan la luz en diedrico L` y L

en diedrico no es problema pero en la perpectiva parece que hay que hallarla

Yo pense en algo como colocar en la LT los 60 grados de L` y 45 grados de l y elegir un punto P , (p2 y p1) y no se si por diferencia de alejamiento o de cota hallar l` abatida pero no estoy seguro.

creo que la L se mantiene y que la que hay que calcular es la L`
LozbuL
Novato/a
Novato/a

Mensajes: 13
Registrado: Jue Feb 05, 2009 11:10 pm
