ejercicio de interseccion. diedrico

Notapor mp98 » Jue Jun 02, 2016 10:56 pm

por favor alguien me podria ayudar a realizar el 3 de la opcion A?

https://www.uclm.es/preuniversitario/paeg/pdf/modelos/2014/dibujoTecnico_jun.pdf

gracias de antemano
mp98
Observador/a
Observador/a

Mensajes: 1
Registrado: Jue Jun 02, 2016 10:53 pm

Re: ejercicio de interseccion. diedrico

Notapor vicente » Sab Jun 04, 2016 4:36 pm

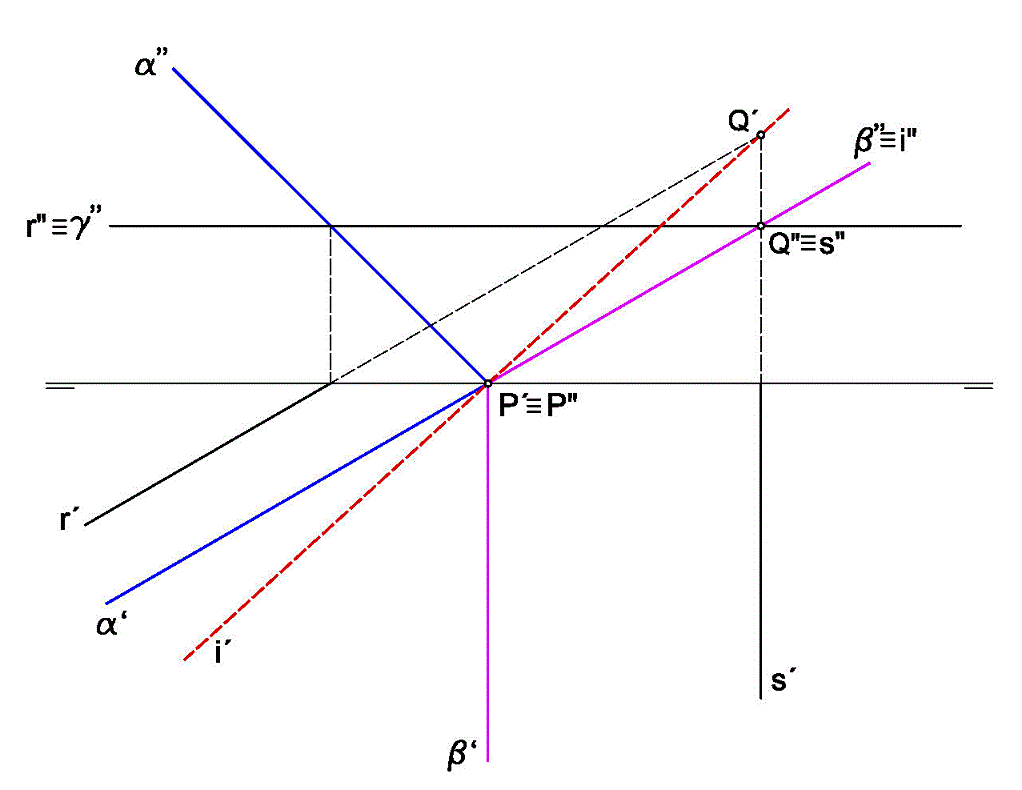

Las trazas se cortan en un punto de LT que llamaremos P. Este punto es doble porque en él se cortan los dos pares de trazas, pero necesitaremos otro punto para poder definir la recta de intersección i.
Tomaremos un plano sencillo que se corte con ambos planos dados. El plano horizontal gamma, por ejemplo. Este plano cortará al alfa en la recta horizontal r, y a beta en la recta de punta s. Ambas rectas se contarán necesariamente en un punto Q porque pertenecen al mismo plano gamma.
Los puntos P y Q definen la recta de intersección i. Esta recta es oculta porque transcurre entre el segundo y cuarto cuadrante.
-NOTA: Este problema es sencillo, pero lamento decir que este enfoque de la Geometría Descriptiva no conduce a nada práctico. Creo que es hora de ir olvidando las trazas y los cuadrantes para abordar las proyecciones directas sobre un espacio único. O sea, el enfoque del "Diédrico Directo".
