Notapor Rachel22 » Mié Feb 27, 2013 5:55 pm

Hola! Me gustaría que me ayudáseis en unos ejercicios:

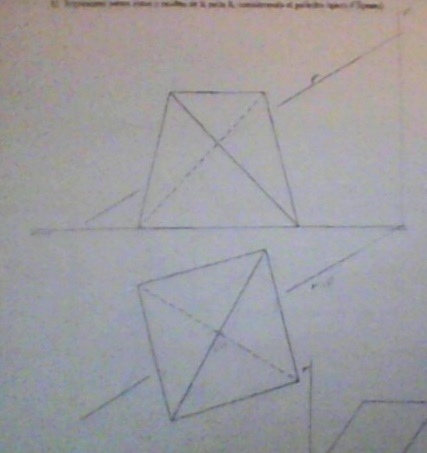

1-. Hallar los puntos de intersección de la recta R con el tetraedro regular.

2-. Sección que produce el plano alfa y obtener verdadera magnitud de dicha sección.

3-. Dibuja un hexaedro apoyado sobre una arista. Datos: proyección horizontal de la arista A, que no es la arista apoyada en el plano horizontal. Averigua la intersección de la recta R con el hexaedro

Lamento la calidad de las fotografías, pero si no, no me dejaba subirlas...
Me gustaría más que nada ver cómo sería el resultado final, pues a veces no entiendo bién las explicaciones, aunque sé que es algo que cuesta más..

Muchas gracias!!
Adjuntos
Ej. 3
Ej. 2
Ej. 1
Rachel22
Novato/a
Novato/a

Mensajes: 8
Registrado: Dom Nov 25, 2012 4:13 pm

Re: Secciones

Notapor ManuelVe » Mié Feb 27, 2013 9:29 pm

No me he puesto a resolver, pero así de entrada y salvo que no lo hubiese leído o entendido (que todo puede ser) bien, yo creo que en el ejercicio de dibujar un hexaedro (cubo), falta algún dato, porque la posición de dicho cubo puede variar mucho.
La cota de la arista dada (arista en una recta horizontal) puede variar desde la magnitud del lado del cubo, hasta la de la diagonal de una cara.

Saludos.
ManuelVe
Novato/a
Novato/a

Mensajes: 20
Registrado: Lun Jun 18, 2012 4:14 pm
