Intersección p.oblicuo con p. línea de tierra punto

Notapor luisfe » Sab Mar 10, 2012 11:50 am

Hola. Estoy estudiando en un libro de texto (editorial MC Graw Hill ) un ejemplo de intersección de un plano oblicuo con otro LT-punto y la verdad, no
se sabe por donde cogerlo. El libro en cuestión tiene bastantes errores,ya no sólo ortográficos, si no lo que es más grave, errores en nombrar puntos, rectas y
mostrar el paralelaje o perpendicularidad de rectas, etc. Para uno que es novato y pretende auto-estudiar en estos libros, la tarea se hace bastante incómoda.
El procedimiento de como hallar la intersección parece simple. Imagino que consiste en encontrar un punto (B en éste caso) común a los tres planos implicados.
Puede que me equivoque. ¿Está bien el dibujo?. Èste es sólo uno de tantos que he visto.
Adjuntos

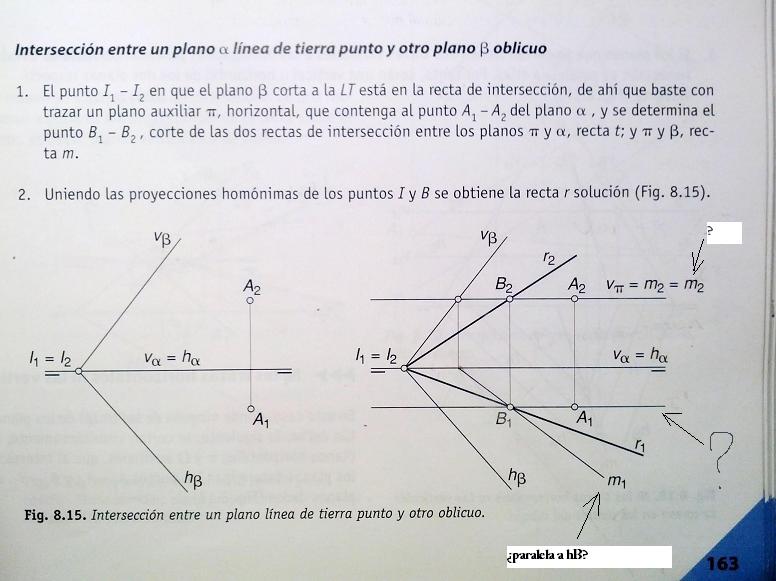

Intersección oblícuo con LT-punto 2.0.jpg
Intersección p.oblicuo con plano línea de tierra punto. ¿errores?
Intersección oblícuo con LT-punto 2.0.jpg (66.54 KiB) Visto 2280 veces
luisfe
Novato/a
Novato/a

Mensajes: 17
Registrado: Sab Mar 03, 2012 11:57 pm

Re: Intersección p.oblicuo con p. línea de tierra punto

Notapor boniskull » Sab Mar 10, 2012 7:25 pm

El procedimiento es correcto.Aunq la precision del trazado es bastante deficiente ya q m1 debe de ser paralele a la traza horizontal del plano beta.

Veo q pones un interrogante.Eso está correcto ya q la interseccion del plano horizontal auxiliar con el plano q pasa por la LT es una recta paralela a la LT q pasa por A

SAlu2
boniskull
Asiduo/a
Asiduo/a

Mensajes: 65
Registrado: Vie Feb 22, 2008 8:32 pm
Ubicación: Melilla

Re: Intersección p.oblicuo con p. línea de tierra punto

Notapor luisfe » Dom Mar 11, 2012 12:15 am

Muchas Gracias. La interrogante "pequeña" que puse, es porque repite el nombre, debería ser t2 según el enunciado. La otra interrogante (intersección LT con auxiliar ) es porque no aparece el nombre que debería de ser t1.
Y por último, efecitvamente, la proyección m1 debería de ser paralela a HBeta.
Todo ésto, al que está empezando le supone un obstáculo, pero afortunadamente todo al final se termina superando si tienes ganas.
Salu2.
luisfe
Novato/a
Novato/a

Mensajes: 17
Registrado: Sab Mar 03, 2012 11:57 pm

Re: Intersección p.oblicuo con p. línea de tierra punto

Notapor Bigboss01 » Vie Dic 12, 2014 11:37 am

Todas las rectas contenidas en el plano que ya has definido son perpendiculares a "r". El lío está en que sólo aquellas rectas de dicho plano que son paralelas a un plano de proyección forman con las proyecciones de "r" un ángulo recto. Revisa el teorema de las tres perpendiculares (Izquierdo, Giménez Arribas, Puig Adam).
