Ayuda con axonométrico

Cuestiones sobre Dibujo Técnico en Bachillerato

Moderador: vicente

Responder
nicolas260294
Observador/a
Observador/a
Mensajes: 3
Registrado: Mar Abr 19, 2011 4:00 pm

Ayuda con axonométrico

Mensaje por nicolas260294 »

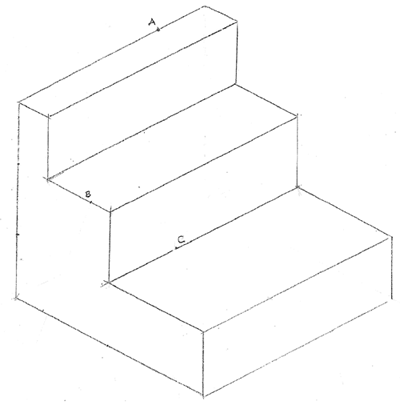

Por favor podrían ayudarme a hacer el ejercicio adjunto?
Tengo que encontrar el plano que contiene a los 3 puntos y luego hallar la sección que produce ese plano en la figura.

Gracias.
Adjuntos
vicente
Moderador
Moderador
Mensajes: 1136
Registrado: Sab Nov 19, 2005 11:10 pm
Ubicación: Algeciras
Contactar:

Re: Ayuda con axonométrico

Mensaje por vicente »

En este tipo de problemas lo mejor es identificar las trazas del plano definido por los tres puntos dados. En este caso las he localizado con ayuda de las rectas r y s. Las trazas son t´, t´´ y t´´´.
Luego, la intersección del plano con cada cara de la figura será paralela a la traza correspondiente. Por ejemplo, los tramos de la intersección que sean horizontales deberán ser paralelos a la traza horizontal t´.
Adjuntos
nicolas260294
Observador/a
Observador/a
Mensajes: 3
Registrado: Mar Abr 19, 2011 4:00 pm

Re: Ayuda con axonométrico

Mensaje por nicolas260294 »

Muchas gracias! Se entiende perfectamente.

¿Sabes si por internet hay ejercicios de intersección de figura y plano para imprimirlos?
vicente
Moderador
Moderador
Mensajes: 1136
Registrado: Sab Nov 19, 2005 11:10 pm
Ubicación: Algeciras
Contactar:

Re: Ayuda con axonométrico

Mensaje por vicente »

Seguros que podrás encontrar en Internet ejercicios de este tipo. Probablemente tengas que utilizar el buscador de cada página para localizar ejercicios de este tema. En esta misma página, sin ir más lejos, se han resuelto varios ejercicios de secciones en perspectiva.
naveed01
Observador/a
Observador/a
Mensajes: 1
Registrado: Sab Nov 08, 2014 6:56 am

Re: Ayuda con axonométrico

Mensaje por naveed01 »

Muchas Gracias. La interrogante "pequeña" que puse, es porque repite el nombre, debería ser t2 según el enunciado. La otra interrogante (intersección LT con auxiliar ) es porque no aparece el nombre que debería de ser t1.
Y por último, efecitvamente, la proyección m1 debería de ser paralela a HBeta.
Todo ésto, al que está empezando le supone un obstáculo, pero afortunadamente todo al final se termina superando si tienes ganas.
Salu2.
Responder
