Dibujo de conjunto de cadena.

Notapor Yojimbo » Dom Ene 18, 2015 4:01 am

Lo primero, saludar; Buenas. Como no vi sección específica lo hago en mi primer post. Estoy estudiando un grado superior de mecanizado y siempre surgen algunas dudas... y quizá sea capaz de ayudar con las de otros.

Pues al lío, estoy con un proyecto y lo tengo todo dibujado excepto un conjunto que consta de 2 catalinas, la cadena y cangilón, que en realidad es un subconjunto. Y no se ni por donde empezar, una representación simplificada de la cadena no me parece viable, ya que tengo que dibujar el cangilón, y no se otra forma de hacerla.

¿Hay alguna forma dentro de norma de dibujarla completamente?, y si es que si, por favor, si es una norma UNE distinta a la habitual ¿cuál es?, tengo que defender los planos y si les puedo mentar la norma a los profesores mejor que mejor,

Gracias.

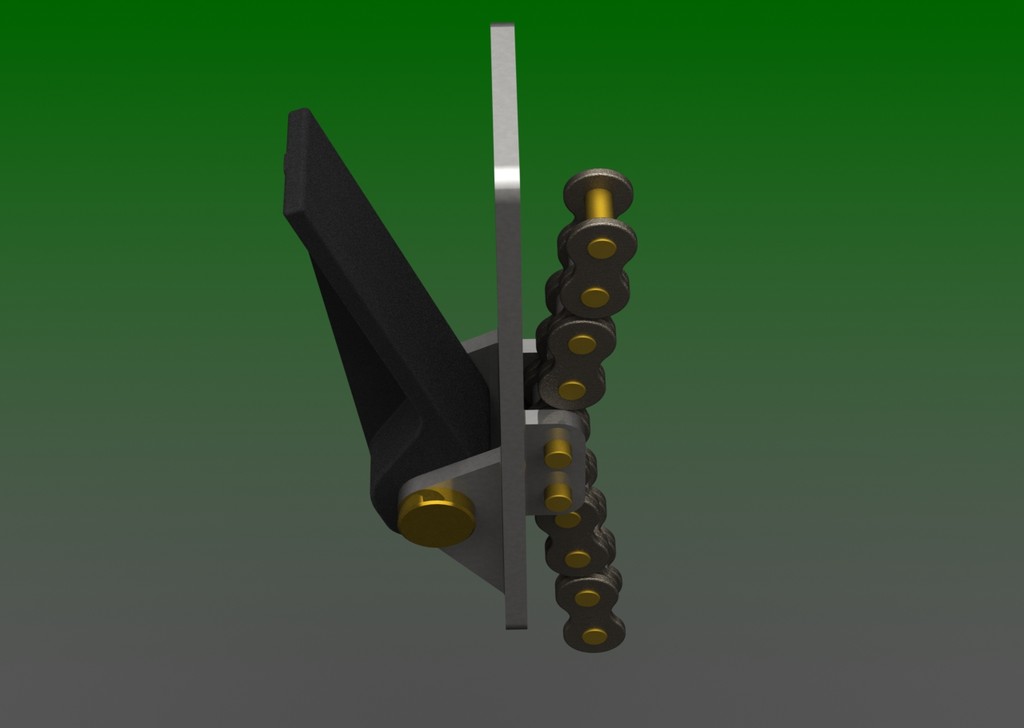

Dejo un pequeño render de lo que necesito representar (catalinas y cadena aparte), para aclarar el tema un poco.
